鐵路線路防護柵欄刺絲滾籠主要技術性能和規格

發布日期：2021-06-25 總瀏覽：

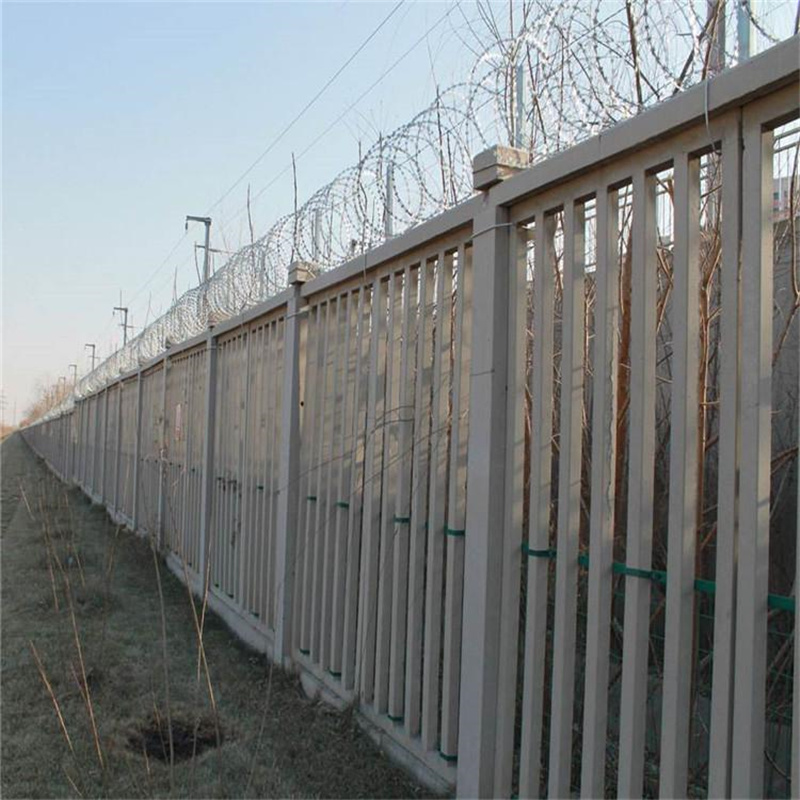

根據2012年【鐵路線路防護柵欄】【通線(2012)8001】通用參考圖，鐵路柵欄一改往日焊接鋼絲網柵欄、刺絲網柵欄等產品，改為防御性更強、壽命更長的、鋼筋混凝土柵欄加高0.5米刺絲滾籠的防護柵欄。刺絲滾籠由刀片刺繩、縱向拉筋、支架、支架抱箍、鋼絲等組成。防護柵欄刺絲滾籠主要技術性能和規格：

1、刺絲滾籠采用刀片刺繩繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩卷徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。

2、刀片刺繩由沖切鋼板采用機械軋?jiān)阡摻z上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片厚度0.5mm的Q195鋼板網沖切制作。芯絲由HPB3006.5mm高線鋼絲冷拔加工。

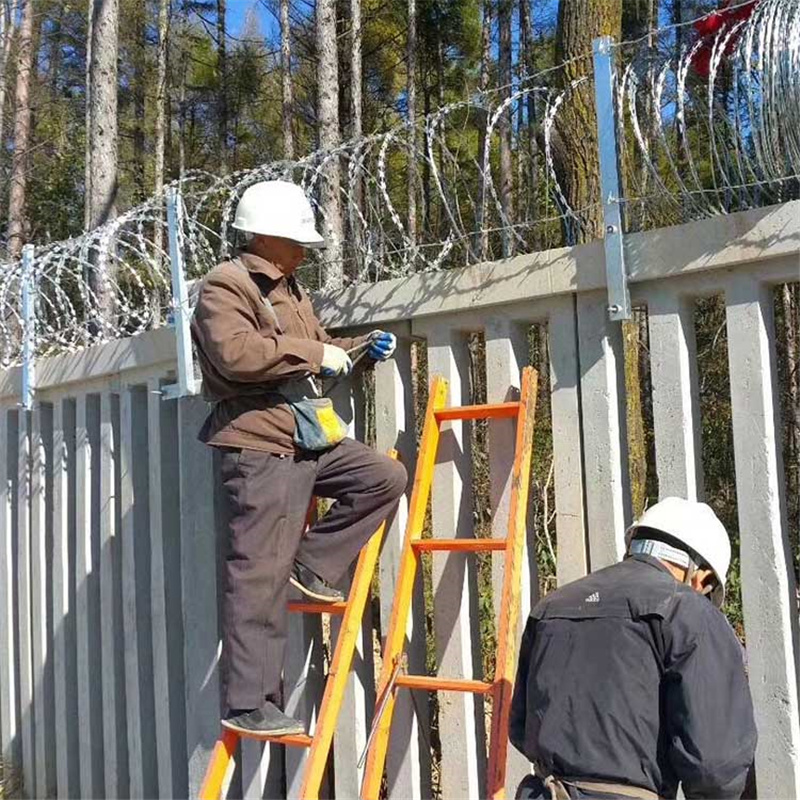

3、刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接?？v向拉筋與支架的連接采用2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其中跨度進設置與立柱上部，支架與防護柵欄采用支架抱箍連接，對于已經安裝金屬網片的防護柵欄。刺絲滾籠直接采用2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。

4、刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.

5、刺絲滾籠、縱向拉筋、冷拔鋼絲、支架抱箍、支架、螺母、墊圈等均需采用熱鍍鋅處理，鍍鋅量為270g/cm2。

6、所有支架抱箍螺栓均采用防盜設計，由抱箍、防盜螺母、防盜墊圈組成，安裝及拆卸需使用專用工具。

7、抱箍原材按GB1491.1-2008標準執行，立柱30×50×2.0mm矩管按GB/T3094-2000標準執行。

8、刺絲鍍鋅前直徑誤差≤0.05mm，內絲鍍鋅前直徑誤差≤0.O5mm，刀片寬度、長度、刀片間距誤差≤1.0mm。

9、刺絲滾籠外觀不得有裂紋、折疊及明顯擦痕。
